陽(yáng)極泥是在電解過(guò)程中，陽(yáng)極失去電子后溶解進(jìn)入溶液，但是陽(yáng)極上的不活潑雜質(zhì)不失去電子，而是以小顆粒的形式附著于陽(yáng)極基體表面，或沉淀于電解槽底，或懸浮于電解液中的泥狀物。由于工業(yè)發(fā)展迅速，工廠數(shù)量也越來(lái)越多，每年將有大量的陽(yáng)極泥成為了固廢，為了有效的利用這些固體廢物可以從中提煉出有回收價(jià)值的金屬和減少對(duì)環(huán)境的污染具有重要的意義。

陶瓷實(shí)驗(yàn)電熱板

本文主要通過(guò)陶瓷實(shí)驗(yàn)電熱板對(duì)陽(yáng)極泥的前處理消解實(shí)驗(yàn)，并測(cè)定6種金屬含量，為固體廢物的金屬回收利用提供寶貴的參考方法。

實(shí)驗(yàn)操作部分

1、試劑與儀器

1.1 鹽酸、高氯酸、硝酸、氫氟酸、硼酸，上述試劑除硼酸為分析純外，其余均為優(yōu)級(jí)純。

1.2 準(zhǔn)備好相應(yīng)的金屬標(biāo)準(zhǔn)溶液

1.3 陶瓷實(shí)驗(yàn)電熱板（HT-300陶瓷電熱板-格丹納）

2、樣品采集處理

2.1 采集某工業(yè)區(qū)的陽(yáng)極泥，并將其混均勻。

2.2 陽(yáng)極泥在120℃烘箱內(nèi)干燥至恒重，研磨過(guò)150目篩，存于磨砂口的試劑瓶中，消解前干燥至恒重，冷卻后稱量。

3、陽(yáng)極泥樣品進(jìn)行陶瓷電熱板消解

稱取陽(yáng)極泥0.1000g樣品放置玻璃杯中，過(guò)夜后再進(jìn)行消解，加入5mL HF在陶瓷實(shí)驗(yàn)電熱板上進(jìn)行加熱至150℃保持60min，加10mL王水加熱至150℃保持30min，蒸至2-3mL加5mL HNO3和2mL HCLO4再將實(shí)驗(yàn)電熱板加熱至200℃保持60min，升溫220℃保持30min，接著加入5mL HCL和5mL HBO3溶解，進(jìn)行定容。同時(shí)做樣品空白實(shí)驗(yàn)。

在消解過(guò)程中要掌握好加酸的時(shí)間，注意對(duì)樣品保持觀察。加入硼酸是為了更好的消解去除雜質(zhì)，得到澄清的樣品。

4、陽(yáng)極泥樣品消解精密度

稱取陽(yáng)極泥0.1000g樣品，分別進(jìn)行樣品的平行測(cè)試(n=9次)，測(cè)試結(jié)果的平均值(以質(zhì)量分?jǐn)?shù)計(jì))和相對(duì)標(biāo)準(zhǔn)偏差(RSD)，如下表所示。

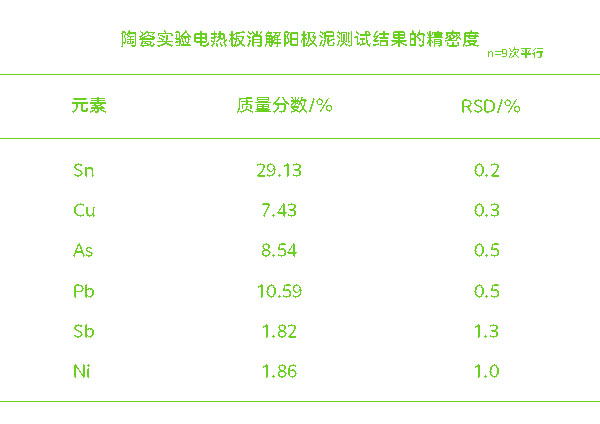

陶瓷實(shí)驗(yàn)電熱板9平行次消解陽(yáng)極泥精密度結(jié)果

5、實(shí)驗(yàn)結(jié)論

陶瓷實(shí)驗(yàn)電熱板對(duì)陽(yáng)極泥的前處理消解滿足實(shí)驗(yàn)要求，測(cè)試結(jié)果可信可靠。陶瓷電熱板大面積加熱臺(tái)面，在此次實(shí)驗(yàn)中作用比較大，可以一次性大批量進(jìn)行實(shí)驗(yàn)消解，節(jié)省時(shí)間，提高效率。

陶瓷實(shí)驗(yàn)電熱板分體設(shè)計(jì)在實(shí)驗(yàn)人員在設(shè)置溫度操作時(shí)遠(yuǎn)離酸霧，安全保障，實(shí)驗(yàn)升溫過(guò)程比普通電熱板快，樣品之間受熱均勻。
